Zemine Gözle Bakılmaz, Lazerle Bakılır
Bir odaya, mağazaya veya depoya girdiğinizde zemine çıplak gözle bakarak "Bu zemin düz, çok şap gitmez" veya "Şurası biraz çukur galiba" demek, zemin mühendisliğinde yapılabilecek en ölümcül hatadır. İnsan gözü geniş alanlardaki 1-2 santimetrelik eğimleri (veya gizli çanaklaşmaları) algılayamaz. Gözle düz sandığınız bir zemin, aslında odanın bir ucundan diğer ucuna 4 cm eğimli (rulo) olabilir.
İşte bu eğimi ve dalgalanmayı milimetrik olarak tespit etmek, üzerine dökülecek Akıllı Şap'ın (Self-Leveling) sarfiyatını hesaplamak ve zemini "Su Terazisinde (Tam Düzlükte)" teslim edebilmek için Profesyonel Lazer Nivo (Laser Leveling) cihazları kullanılır.
Lazer Nivo Nedir ve Kot Haritası Nasıl Çıkarılır?

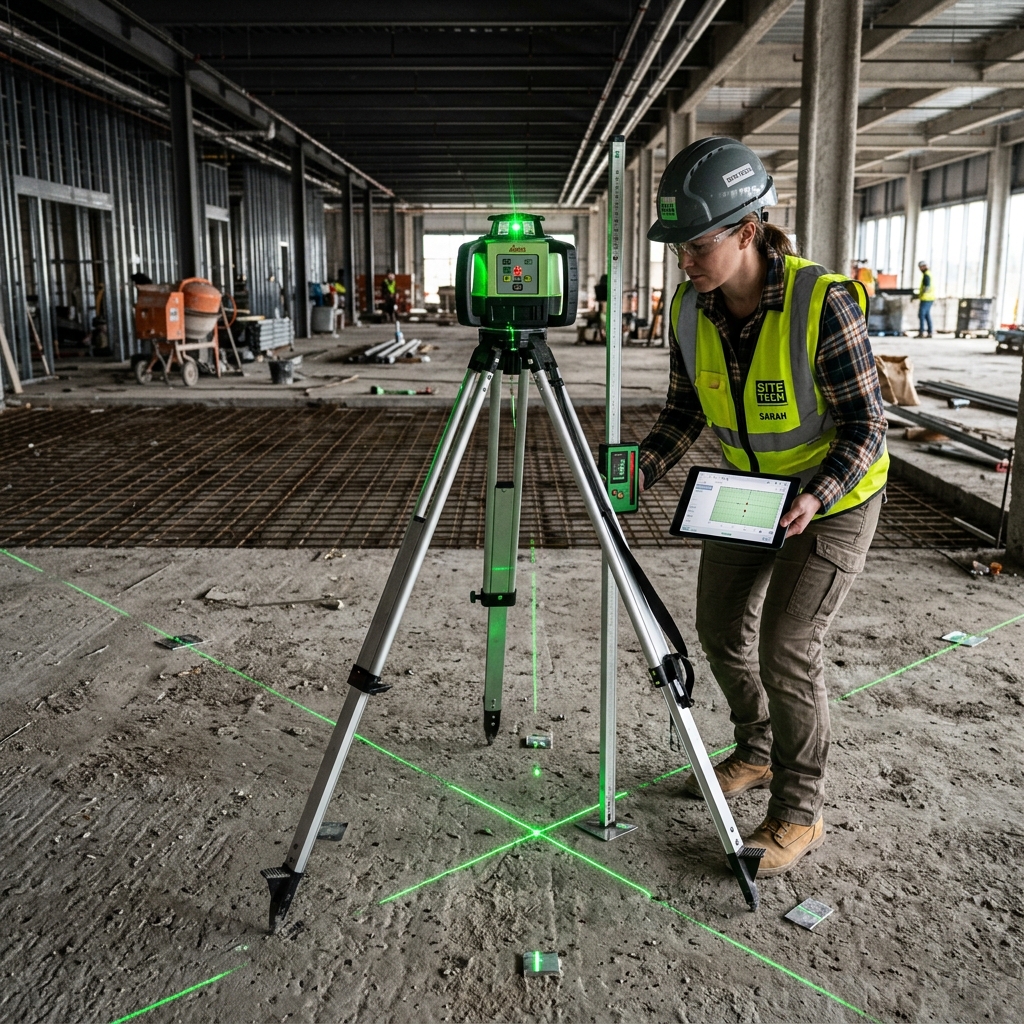

Lazer Nivo, odanın merkezine (veya yüksek bir köşesine) kurulan, 360 derece dönerek mekanın tüm duvarlarına kırmızı veya yeşil renkli düz (terazi) bir ışık çizgisi yansıtan elektronik/optik ölçüm cihazıdır. Yansıttığı bu çizgi "Sıfır Referans Çizgisi"dir.
Smart Zemin mühendislerinin şantiye keşfinde uyguladığı adım adım kot (yükseklik) okuma işlemi şu şekildedir:
1. Referans Çizgisinin Belirlenmesi
Cihaz açılır, kendi içindeki cıvalı veya elektronik sarkaç sistemiyle "tam terazisini" bulur ve duvarlara lazeri çizer. Bu çizgi, dünyanın yerçekimi eksenine göre tam 180 derece düz (ufuk çizgisi) bir çizgidir.
2. Zemindeki Noktaların Okunması (Ölçüm)
Usta, eline bir çelik metre alır. Zeminin farklı noktalarında metreyi dik olarak betonun üzerine koyar ve lazer ışığının metre üzerinde okuduğu değeri yazar.
Örneğin:
- A noktasında lazer 100 cm'yi gösteriyor.
- Odanın ortasındaki B noktasında lazer 102 cm'yi gösteriyor. (Bu demektir ki B noktası, A noktasına göre 2 cm ÇUKUR).
- Cam kenarındaki C noktasında lazer 98 cm'yi gösteriyor. (Bu demektir ki C noktası, A noktasına göre 2 cm DAHA YÜKSEK / TÜMSEK).
3. Ortalama Şap Kalınlığının (Sarfiyatın) Hesaplanması
Yukarıdaki örnekte odanın en yüksek yeri C noktasıdır. Eğer biz tüm odayı "su terazisinde (düz)" istiyorsak, şapın en yüksek noktadan (C noktası) en az 2-3 mm kalınlıkta geçmesi gerekir. Bu durumda şap:
- C noktasında: 2 mm
- A noktasında: 2 cm + 2 mm = 22 mm (2.2 cm)
- B noktasında: 4 cm + 2 mm = 42 mm (4.2 cm) kalınlığında doldurulmalıdır.
İşte lazer nivo kullanılmadan bu hesap asla yapılamaz. Firma göz kararı gelip "Burası 50 torba yer" der, işin ortasında çukurlar çıkınca torbalar biter ve iş yarım kalır.
Döküm Sırasında Referans Anolarının (Pimlerin) Yerleştirilmesi
Zeminin kot haritası çıkarıldıktan sonra, şapı dökecek ustanın şapı nereye kadar dolduracağını (kalınlığını) bilmesi gerekir. Akıllı şap kendi terazisini bulur evet, ancak şapı eksik dökerseniz çukurda kalır, fazla dökerseniz tümseğe taşar. Doğru yüksekliği bulmak için döküm öncesi zemine Kot Anoları veya Yükseklik Pimleri (Seviye Vidaları) yerleştirilir.
- Zemine her 1-2 metrede bir dübel çakılır ve içine uzun vidalar (pimler) takılır.
- Lazer cihazı açıkken, vidalar matkapla lazer çizgisine (hesaplanan sıfır noktasına) kadar döndürülerek vidanın kafası (tepesi) hedeflenen şap kalınlığına eşitlenir.
- Şap dökülmeye başlandığında, şap sıvı halde yayılarak vidaların (pimlerin) kafasına kadar yükselir. Sıvı şap, vidanın kafasını teğet geçtiğinde, o bölgedeki kotun lazer terazisine geldiği anlaşılır.
Farklı Zeminlerin Birleştirilmesi (Hemzemin Geçişler)
Lazer nivonun en kritik kullanıldığı yerler, iki farklı kaplamanın birleştiği kapı eşikleridir. Örneğin banyoda 10 mm kalınlığında seramik var, koridorda ise 3 mm kalınlığında LVT döşenecek. İki zeminin eşikte takılmadan (dümdüz) birleşmesi için (arada eşik profili veya basamak olmaması için), koridora dökülecek şapın kalınlığı banyo seramiğinin yüksekliğine göre milimetrik olarak lazerle ayarlanır.
Sonuç: Mühendislik Tesadüflere Yer Bırakmaz
Siz de zemin yenileme projelerinizde "Göz kararı ayarlarız usta" diyen amatör yaklaşımlardan uzak durun. Smart Zemin olarak, en küçük daire projesinden en büyük fabrika alanına kadar tüm keşif ve uygulamalarımızda profesyonel Lazer Nivo haritalama sistemlerini kullanıyor, projelerinizin malzeme metrajını (sarfiyatını) sürprizsiz ve milimetrik olarak çıkarıyoruz.
